woodward ProTech GII超速保护器

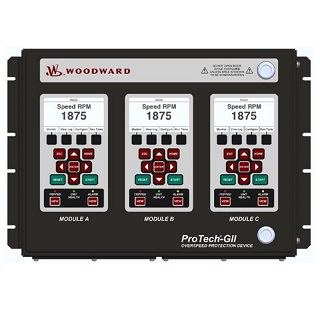

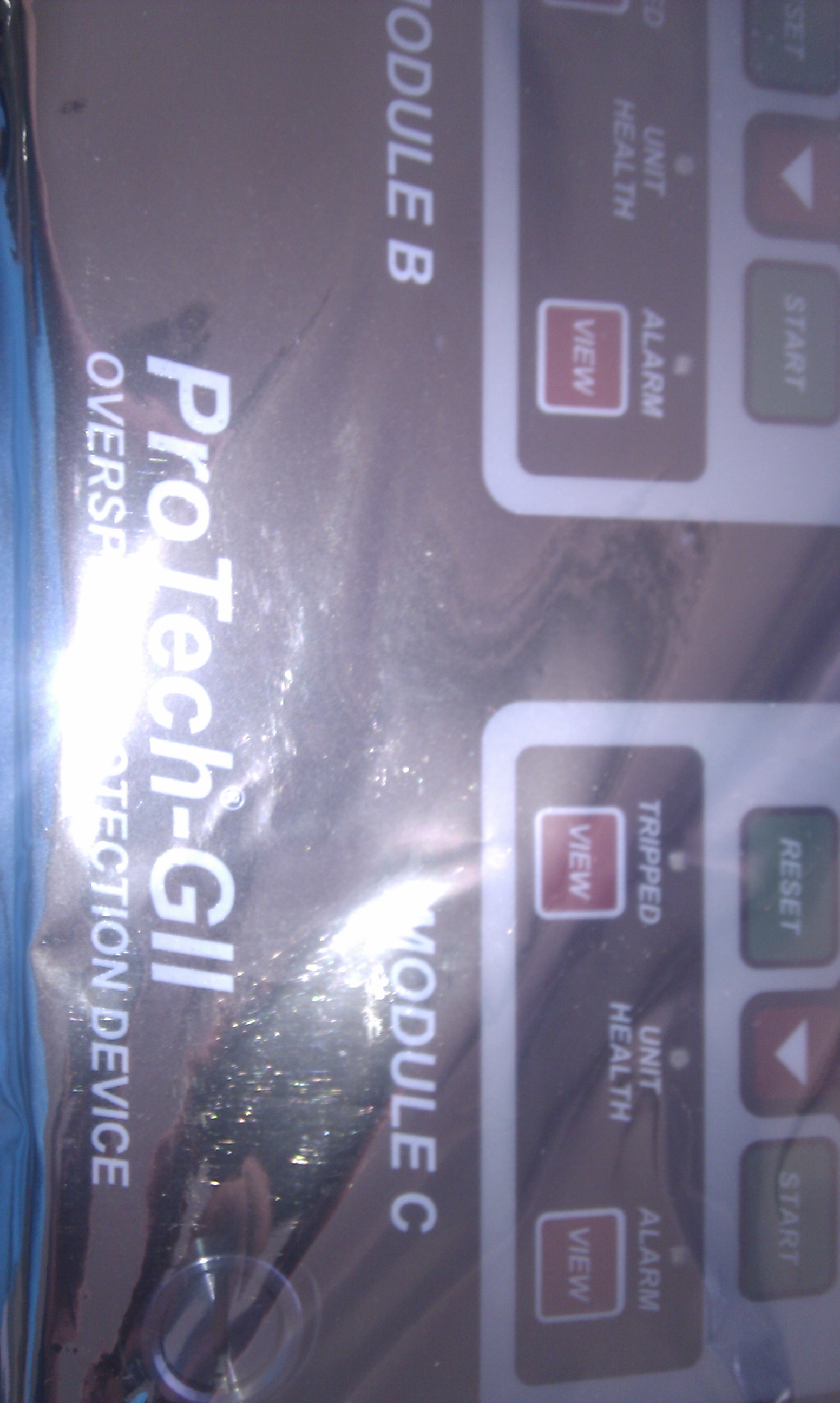

 woodward ProTech GII 8237-1596、8237-1597 超速保护装置

伍德沃德（woodward）的 ProTech?-GII 是ProTech 203的升级产品，是一种超速安全装置，在感测到超速或过度加速事件，可安全关闭蒸汽透平、燃气透平和水轮机。该装置通过主动式或被动式 MPU（磁电式转速传感器）监控透平转子速度和加速度，并向透平速闭阀或相应跳闸系统发布关闭命令。
?ProTech-GII 经过 IEC61508 SIL-3 认证，符合 API670 和 API612 的规定。
加速探测:作为可选方式，可将 ProTech-GII 配置为保护透平免受加速事件的影响。速度信号的派生信号用于探测透平加速度及发布相关跳闸命令。
MPU 探测:每个模块的转速传感器输入端均使用特殊 MPU 明线探测电路在透平运行前验证 MPU 是否正确连接，并使用特殊失速探测逻辑在透平运行期间验证 MPU 的功能性。
自动超速测试程序:作为可选方式，可将 ProTech-GII 配置为定期对每个模块执行超速测试，然后记录并报告测试结果。使用此测试程序时，每个模块都使用内部频率发生器仿真超速状况，并按测试顺序执行测试。
防止硫污染:ProTech-GII 使用已证明可长期提供防 H2S 和 SO2 气体侵蚀保护性能的特殊保形涂料，符合国际标准 IEC 721-3-3 1994—环境等级 3C2。
在线维修:ProTech-GII 采用了三重模块设计，用户可在透平联机且正常运行期间轻松替换其中的一个模块（A、B、C）。该装置具有模块到模块学习功能且底板采用即插即用结构，因此非常便于更换。
此快速作用超速保护装置用于与透平控制器或跳闸系统搭配使用，可在发生透平超速事件时安全关闭透平。如需与相关控制系统或工厂 DCS（分布式控制系统）进行连接，可通过 ProTech-GII 的冗余硬线连接输入或输出信号或通过其三重冗余系列 Modbus 通讯端口建立连接。
在线测试:可从模块前面板、Modbus 通讯端口手动测试 ProTech-GII 模块，也可使用自动测试程序功能自动测试 ProTech-GII 模块。使用 ProTech-GII 时，用户可配置定期自动执行超速测试，每次测试一个模块（A、B、C），并记录每次测试的结果，如果感测到错误，则暂停测试。
跳闸、报警和超速日志:ProTech-GII 日志功能记录（保存至存储器）所有跳闸、报警、速闭阀响应时间和超速事件。跳闸记录功能使用滚动式缓冲器并将最近感测到的 50 次跳闸或报警事件和最近 20 次的超速事件记录至存储器。每个日志文件都可从装置前面板查看或通过 ProTech-GII 服务工具程序下载到电脑上。每个模块均使用非易失性存储器，以确保所有记录事件得到保存（包括断电时）。

实时时钟:每个 ProTech-GII 模块都使用实时时钟确保准确的时间记录。各模块间利用特殊时间均化功能确保模块到模块的时钟同步。
北美合规性：CSA 认证：Class I, Division 2, Groups A, B, C, and D, T3（60 °C 环境温度）。适用于加拿大和美国。
欧盟合规性：EMC 指令：2004/108/ECATEX 指令：94/9/EC Zone 2, Category 3, Group II G, Ex nA II T3
其他合规性：IEC60068-2-60:1995 Part 2.60 Methods 1 and 4 (conformal coating)。符合API670和API612 的规定
